N9912A手持式射频分析仪
N9912A手持式射频分析仪频率范围100KHz到6GHz，是一台综合的射频分析仪，有电缆和天线测试、故障点距离、回波损耗测试、电缆损耗测试、功能，还可作为一台矢量网络分析仪、一台矢量电压表、一台频谱分析仪、一台干扰分析仪、一台独立信号源或功率计使用。
N9912A频率范围2MHz 至 6 GHz
价格：￥75000
特点与技术参数
主要特点
电缆和天线分析仪（CAT）和矢量网络分析仪（VNA）：2 MHz 至 4/6 GHz
频谱分析仪（SA）：100 kHz 至 4/6 GHz
随身携带功能齐全的手持式射频分析仪：标准型号包括电缆和天线分析
添加 T/R VNA、频谱分析仪和内置功率计等选件能够扩展分析仪的功能
单次扫描同时测量 RL 和 DTF 的功能可以节省时间
应用快速校准（QuickCal）可以在现场轻松完成校准
结合 USB 功率传感器可以轻松测量平均功率和脉冲功率
仅 6.2 磅重的轻巧型综合分析仪 （2.8千克）
HSA手持频谱分析仪各型号比较技术参数
频率范围
选件 104 2 MHz 1 至 4 GHz
选件 106 2 MHz 2 至 6 GHz
频率基准
精度± 2 ppm
老化率± 1 ppm/年
温度稳定性: ± 1 ppm
(温度范围 -10 至 55 ºC)
频率分辨率
2 MHz 至 1.6 GHz 2.5 kHz
> 1.6 GHz 至 3.2 GHz 5 kHz
> 3.2 GHz 至 6 GHz 10 kHz
测量速度
回波损耗1.5 ms/点(标称值) 1.75 GHz 至 3.85 GHz、1001 点、校准打开
故障点距离2.4 ms /点(标称值) 0 至 500 英尺、601 点、校准打开
数据点
101, 201, 401, 601, 801, 1001
(使用 SCPI 功能时可高达 10,001 点)
方向性
经过校准 42 dB
QuickCal (选件 111) 42 dB (典型值) 3
源匹配
经过校准 36 dB
QuickCal (选件 111) 35 dB (典型值) 3
反射跟踪
经过校准± 0.06 dB
QuickCal (选件 111) ± 0.15 dB (典型值) 3
| 型号 | 频率 | 带宽 | 1 GHz 时的 DANL | 总体幅度精度 | 三阶截获1 GHz 时 |
|---|---|---|---|---|---|
| N9340B | 9KHz-3GHz | 1MHz | -144 dBm | ±1.5 dB | +10 dBm |
| N9342C | 9KHz-7GHz | 3MHz | -152 dBm | ±1.5 dB | +10 dBm |
| N9343C | 9KHz-13.6GHz | 3MHz | -144 dBm | ±1.3 dB | +11 dBm |
| N9344C | 9KHz-20GHz | 3MHz | -152 dBm | ±1.3 dB | +11 dBm |
| N9912A | 100KHz-6GHz | 5MHz | -148 dBm | ±0.5 dB | +18 dBm |
| N9913A | 100KHz-4GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9914A | 100KHz-6.5GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9915A | 100KHz-9GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9916A | 100KHz-14GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9917A | 100KHz-18GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9918A | 100KHz-26.5GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9935A | 100KHz-9GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9936A | 100KHz-14GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9937A | 100KHz-18GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9938A | 100KHz-26.5GHz | 5MHz | -155 dBm | ±0.5 dB | +15 dBm |
| N9950A | 100KHz-32GHz | 5MHz | -159dBm | ±0.5 dB | +13 dBm |
| N9951A | 100KHz-44GHz | 5MHz | -159 dBm | ±0.5 dB | +13dBm |
| N9952A | 100KHz-50GHz | 5MHz | -155 dBm | ±0.5 dB | +13 dBm |
| N9960A | 5KHz-32GHz | 5MHz | -159dBm | ±0.5 dB | +13 dBm |
| N9961A | 100KHz-44GHz | 5MHz | -159 dBm | ±0.5 dB | +13dBm |
| N9962A | 100KHz-50GHz | 5MHz | -155 dBm | ±0.5 dB | +13 dBm |
相似产品推荐

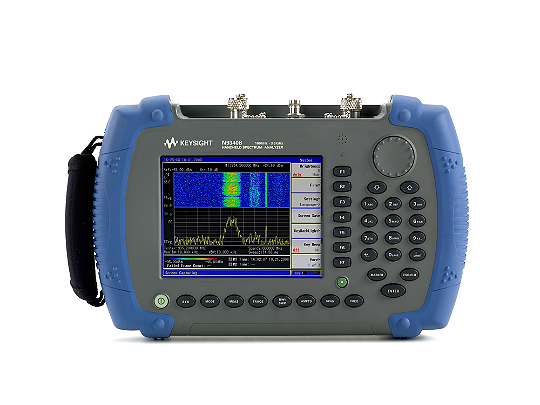

- N9340B 手持式射频频谱分析仪美国是德科技（Keysight）
