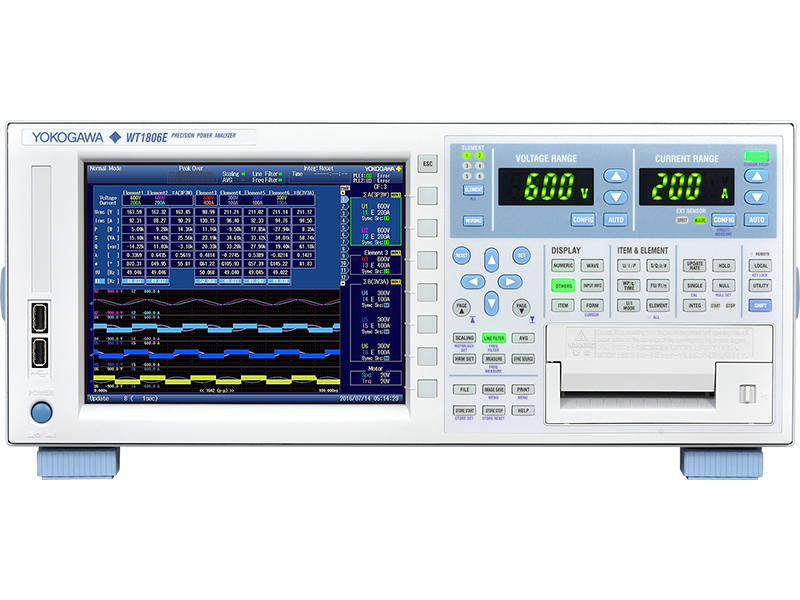

WT1800E系列性能功率分析仪
横河WT1800E支持最多6输入通道的功率测量，是评估电动汽车输入和输出之间的效率的理想工具。通过电机评价功能(选件)可以同时监视电压、电流和功率以及转速、扭矩和机械功率的变化。
WT1800精度高、可靠性强、灵活性好
价格：￥-
特点与技术参数
主要特点
精度 – 在同类功率分析仪器中， WT1800E是唯一能保证功率精度达到“ 读数的0.05% + 量程的0.05%” 的仪器， 它可以执行多达500次谐波分析(50/60Hz基波频率)。可靠 – 测量需要重复执行并需要追求准确性。WT1800E稳定性极高， 无论现在还是将来， 都可以确保完成精准的测量。
灵活 – WT1800E不但拥有最多6输入通道、 宽量程显示和分析功能， 还可以和电脑相连接，能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。
高分辨率显示6输入通道
可以以2MS/s(16位)的速度执行多达6输入通道的同步测量。 WT1800E拥有高分辨率8.4英寸XGA显示器，最多可以分屏浏览6个波形并显示多达12页不同的测量参数，这使WT1800E成为变频器驱动电机、可再生能源技术以及牵引应用(泵、风扇和混合动力/电动汽车等)中效率测试的理想工具。 WT1800E还可以利用矢量格式或趋势图的方式显示测量结果。
确保宽量程内的准确性
可以准确测量宽量程下的电压、电流和频率。 WT1800E的基本功率精度可以达到已选电压量程和电流量程的1% ~ 110%。这相当于15mV到1100V rms的电压、 0.1mA到5.5Arms(5A输入单元)以及10mA到55A rms(50A输入单元)的电流。由于低功率因数误差的影响被最小化(视在功率±0.07%)， WT1800E在大相移和高频条件下也可以保证测量的准确性。
量程设置
取消不必要的量程变化，可以让信号追踪速度变得更快。通过WT1800E的量程设置功能，用户可以根据自己特定的使用案例来选择输入量程，便于更加迅速地达到最佳量程设置。这降低了重复生产测试所耗费的时间，例如以下经常在生产线上执行的设置:设为OFF→100V→OFF等等。
谐波分析
即使数据更新周期只有50ms， WT1800E也可以在50/60Hz的基波频率下分析多达500次的谐波。除了功率参数以外， WT1800E还提供两个选件用于谐波分析。
谐波测量模式(/G5选件)
用于分析基波、谐波成分和总谐波失真(THD)双谐波分析(/G6选件)
用于测量来自两个不同源的谐波，例如变频器、变速电机、照明镇流器、 UPS等的输入和输出。
技术参数
| 型号 | WT1800E | |
| 量程 | 基本功率精度(50/60Hz) | 读数的0.1% +量程的0.05% |
| 功率带宽 | DC、0.1Hz ~ 1MHz | |
| 输入单元 | 1, 2, 3, 4, 5, 6 | |
| 电压量程 | 1.5/3/6/10/15/30/60/100/150/300/600/1000[V] | |
| 电流量程(直接输入) | 10m/20m/50m/100m/200m/500m/1/2/5[A] 或1/2/510/20/50[A] |
|
| 电流量程(外部传感器输入) | 50m/100m250m/500m/1/2.5/5/10[V] | |
| 电压和电流量程的精度保证范围 | 1% ~ 110% | |
| 测量参数 | 主要测量参数 | 电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数 |
| 峰值保持(瞬时最大值保持) | √ | |
| 最大值保持 | √ | |
| 同时测量电压RMS/MEAN | √ | |
| 平均有功功率 | √(用户自定义功能) | |
| 有功功率积分(WP)(Wh) | √ | |
| 视在功率积分(WS)(VAh) | √ | |
| 无功功率积分(WQ)(varh) | √ | |
| 频率测量 | 3通道(使用/FQ选件时多达12通道) | |
| 效率测量 | √ | |
| 电机评价 | 扭矩、转速输入(/MTR)(选件) | |
| FFT频谱分析 | 无此功能 | |
| 用户自定义功能 | √(20个功能) | |
| 显示 | 显示器 | 8.4英寸XGA TFT彩色液晶显示屏 |
| 显示格式 | 数值、波形、趋势、棒图、矢量 | |
| 采样频率 | 约2MS/s | |
| 测量/功能 | 谐波测量 | (/G5)(选件) |
| 双谐波测量 | (/G6)(选件) | |
| 符合IEC标准的谐波测量 | 无此功能 | |
| IEC闪变测量 | 无此功能 | |
| 周期分析测量 | 无此功能 | |
| Delta计算功能 | (/DT)(选件) | |
| DA输出 | 20个通道(/DA)(选件) | |
| 其他功能 | 存储功能(存储数据用内存) | 约32MB |
| 接口 | GP-IB、USB、以太网、RGB输出(/V1) | |
| 数据更新周期 | 50m/100m/200m/500m/1/2/5/10/20[S] | |
| 移动存储器 | USB | |
| 内置打印机 | 前面(/B5)(选件) | |
| 外部尺寸 | 约426(W)×177(H)×459(D)mm | |
| 重量 | 约15kg(含6个输入单元) | |
WT1800E订购信息
| 型号 | 后缀代码 | 说明 | |||||
| WT1800 1个输入单元 | |||||||
| WT1801E 一个输入单元 |
-01 | 50A | |||||
| -10 | 5A | ||||||
| WT1800 2个输入单元 | |||||||
| WT1802E 二个输入单元 |
-02 | 50A | 50A | ||||
| -11 | 5A | 50A | |||||
| -20 | 5A | 5A | |||||
| WT1800 3个输入单元 | |||||||
| WT1803E 三个输入单元 |
-03 | 50A | 50A | 50A | |||
| -12 | 5A | 50A | 50A | ||||
| -21 | 5A | 5A | 50A | ||||
| -30 | 5A | 5A | 5A | ||||
| WT1800 4个输入单元 | |||||||
| WT1804E 四个输入单元 |
-04 | 50A | 50A | 50A | 50A | ||
| -13 | 5A | 50A | 50A | 50A | |||
| -22 | 5A | 5A | 50A | 50A | |||
| -31 | 5A | 5A | 5A | 50A | |||
| -40 | 5A | 5A | 5A | 5A | |||
| WT1800 5个输入单元 | |||||||
| WT1805E 五个输入单元 |
-05 | 50A | 50A | 50A | 50A | 50A | |
| -14 | 5A | 50A | 50A | 50A | 50A | ||
| -23 | 5A | 5A | 50A | 50A | 50A | ||
| -32 | 5A | 5A | 5A | 50A | 50A | ||
| -41 | 5A | 5A | 5A | 5A | 50A | ||
| -50 | 5A | 5A | 5A | 5A | 5A | ||
| WT1800 6个输入单元 | |||||||
| WT1806E 六个输入单元 |
-06 | 50A | 50A | 50A | 50A | 50A | 50A |
| -15 | 5A | 50A | 50A | 50A | 50A | 50A | |
| -24 | 5A | 5A | 50A | 50A | 50A | 50A | |
| -33 | 5A | 5A | 5A | 50A | 50A | 50A | |
| -42 | 5A | 5A | 5A | 5A | 50A | 50A | |
| -51 | 5A | 5A | 5A | 5A | 5A | 50A | |
| -60 | 5A | 5A | 5A | 5A | 5A | 5A | |
| 标准选项 | |||||||
| 电源线 | -H | GB标准 | |||||
| 语言 | -HC | 中文菜单 | |||||
相似产品推荐
- WT3000E高精度功率分析仪日本横河（YOKOGAWA）
WT3000E作为全球最精确的功率分析仪，所提供的高精度水平可以真正验证效率上的细微改进。

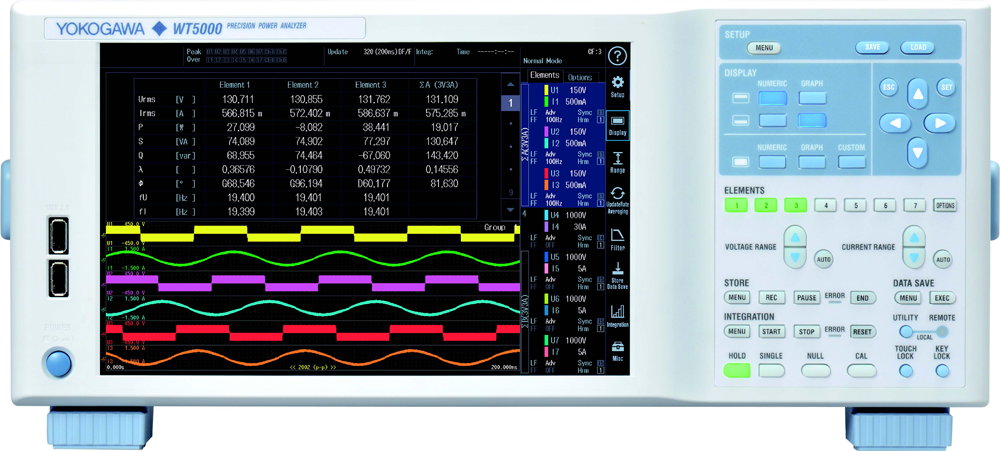

- WT5000高精度功率分析仪日本横河（YOKOGAWA）
波形数据流输出(Data Streaming)功能选件和IEC谐波/闪变测量功能选件

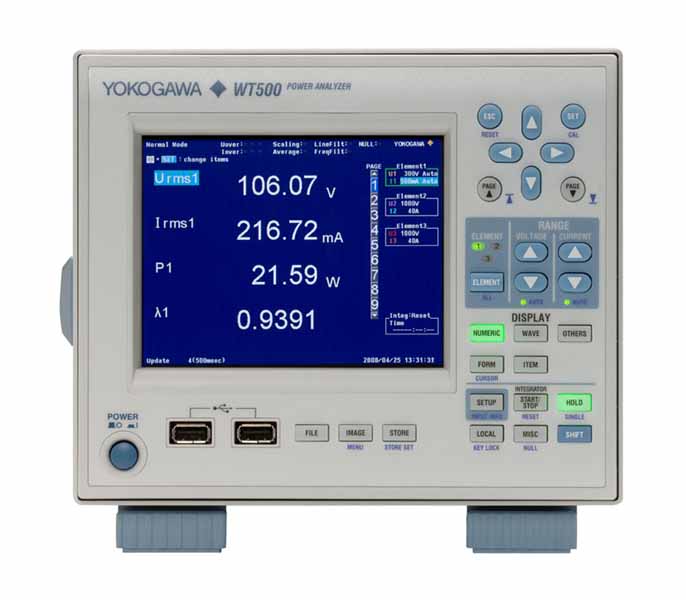

- WT500系列功率分析仪日本横河（YOKOGAWA）
