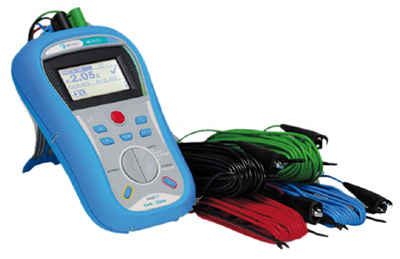

MI3123 高级通用接地电阻测试仪

主要特点

• 包含接地电阻测试的所有方法：标准四线法、选择电极法、双钳法、土壤电阻率测量
• 钳式电流测量功能，范围0-20A，分辨率0.1mA
• 抗干扰能力强
• 预编程限值，通过/不通过（PASS/FAIL）评价测量结果
• 绿/红指示提供直观的测量结果评价
• 适合CAT IV 装置验收
• 内置磁铁可将仪器固定在铁质材料上
• 内置充电器
• 可存储1900个测量结果
• USB/RS232通讯接口，与PCSW软件兼容
• 坚固、精巧的仪器外观设计

符合标准：IEC/EN 61557-1、5、10，IEC/EN 61010-1，IEC/EN 61326


技术参数

四线法/选择电极法测量

测量范围（W）	分辨率（W）	精度
0.00-19.99	0.01	3%读数+3位
20.0-199.9	0.1	3%读数+3位
200-1999	1	5%读数
2000-9999	1	10%读数

接地桩接地电阻自动测试          电压信号中干扰自动测试
测试电压（开路）40V             测试频率125Hz
最大测试电流 20mA               电流钳测试电流过低指示
电流信号中干扰过大指示

双钳法测量接地电阻

测量范围（W）	分辨率（W）	精度
0.00-19.9	0.01	10%读数+10位
20.0-30.0	0.1	20%读数
30.1-99.9	0.1	30%读数

测试频率125Hz、干扰指示、电流过低指示

土壤电阻率测量

测量范围（Wm）	分辨率（Wm）	精度
0.0-99.9	0.1	土壤电阻率是计算值，精度参考四线法测量接地电阻的精度
100-999	1
1.00k-99.9k	0.01k
10.0k-99.9k	0.1k
>100k	1k

等距法，r=2pDR

电流测量

测量范围	分辨率（mA）	精度
0.0-99.9mA	0.1mA	3%读数+3位
100-999mA	1mA	3%读数+3位
1.00A-19.99A	0.01A	3%读数+3位

频率范围：40-500Hz

基本技术参数：
- 电源：五号1.5V充电电池，6节，操作时间大约10小时
- 过压保护：50V CAT IV
- 显示：128X64带背光液晶屏
- 尺寸：350pxX200pxX575px
- 重量：0.85kg
