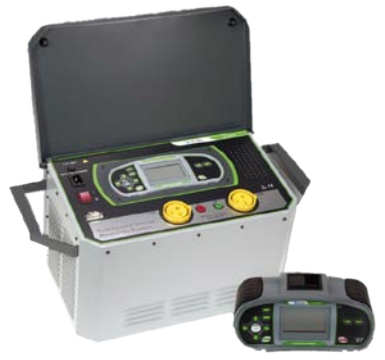

MI3295 接地测量系统/MI3295S 大地网接地电阻测试仪

主要特点

• 由于采用高达50A的电流和有效的噪声抑制措施，测量精度高
• 对地电流的抗干扰性能卓越
• 独立测量跨步电压，不需要电压极
• 重量轻
• 由于输出电压低于55 V，安全性高
• 用PC 软件程序包直接下载测试结果，对试验结果进行分析归档
• MI3295S测量接地电阻的技术参数同MI3295

采用标准：
• 功能：RAT 2008；HD 673 N4；ANSI/IEEE Std 81；EN 61557-5
• 电磁兼容性 (EMC)：EN 61326
• 安全性(LVD)：EN 61010-1；EN 61010-031


技术参数

跨步电压、接触电压

测量范围 Um	分辨率	精度
0.01 - 19.99 mV	0.01 mV	±(2 % 读数 + 2) 位)
20.0 - 199.9 mV	0.1 mV
200 - 1999 mV	1 mV
2.00 - 19.99 V	0.01 V
20.0 - 59.9 V	0.1V



计算测量范围U	分辨率	精度
0.0 - 199.9 V	0.1 V	计算值*
200 - 999 V	1 V

*显示的跨步电压和接触电压是基于计算的结果：
US=Umeas ∙Ifault/Igen; UC=Umeas ∙Ifault/Igen;
Ifault (可选)：10A - 200 kA
• 输入电阻 (可选): 1 kΩ, 1 MΩ
• 噪声抑制：DSP 滤波器，对50（60Hz）工频干扰抑制率达 64 dB

电流

测量	分辨率	精度
0.00 - 9.99 A	0.01 A	±(3 % 读数 + 5 位)
10.0 - 99.9 A	0.1 A	±(3 % 读数 + 3 位)

• 电流发生器：55 A max
• 测试电压：< 55 V

接地电阻

测量	分辨率	精度
0.001 - 1.999 Ω	0.001 Ω	±(2 % 读数 + 5 位)
2.00 - 19.99 Ω	0.01 Ω
20.0 – 99.9 Ω	0.1 Ω
100.0 - 199.9 Ω	0.1 Ω	±(5 %读数)

•  开路电压：< 50 VAC（确保人身安全）
• 测试电流：< 7.5 A
• 接地电极对测试年结果的影响:  ≤ ±(10 % 读数 + 10 位)
• (Rc, Rp)max = (10+ 100 R) or 2 kW (最小值)
• 自动测量接地桩的接地电阻
• 自动探测噪音干扰

主机：
• 电源：230 V AC (±10 %)/50 或r 60 Hz
• 功耗：750 VA
• 过压保护等级：CAT II/300 V
• 测量保护等级：CAT IV/50 V
• 保护等级：ClassI
• 显示：128 x 64 带背光的液晶屏
• 内存：1000个数据
• 电流记录：24小时（最小）
• 通讯：RS232 (用于和仪表通讯)
• 尺寸：56.3 cm × 27.5 cm × 25.7 cm
• 重量：29.5 kg

测量表：
• 电源：9VDC (6 x 1.5 V  5号充电电池)
• 工作时间：12小时
• 测量保护等级：CAT IV / 50 V
• 显示：128 x 64 带背光的液晶屏
• 内存：1500个数据
• 通讯：RS232 、USB
• 尺寸(w×h×d)：23 cm × 10.3  cm × 11.5 cm
• 重量：1.3公斤

环境参数：
• 工作温度范围：0 °C - +40 °C
• 工作湿度范围：85 % RH (0 °C - 40 °C)
• 存储温度：-10 °C - +60 °C
• 存储湿度：90 % RH (-10 °C - +40 °)
